RFID試験・解析装置 【Xplorer】
製品仕様
CISC Semiconductor社製XplorerのSniffer機能の動作の様子をご覧ください。
CISC社製XplorerのSniffer動作動画はこちら
CISC社製XplorerのSniffer動作動画はこちら
特徴
多機能 RFIDリーダライタ 試験・解析装置 RAIN Xplorer
エアプロトコルを「見る」、「確かめる」
この１台でリーダライタの研究開発から設計・製造、システム導入現場での問題解決まで、全ての要求に応えます。
主な対応規格/プロトコル
・ISO/IEC 18000-63REV1 Parameters for air interface communications
・EPC Gen 2 V2.1.0 Specification for RFID Air Interface Protocol
・ISO/IEC 18046-2 Test methods for interrogator performance
・ISO/IEC 29167-10 Crypto suite AES-128 security services

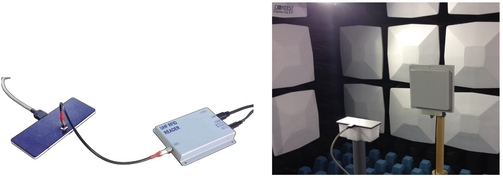

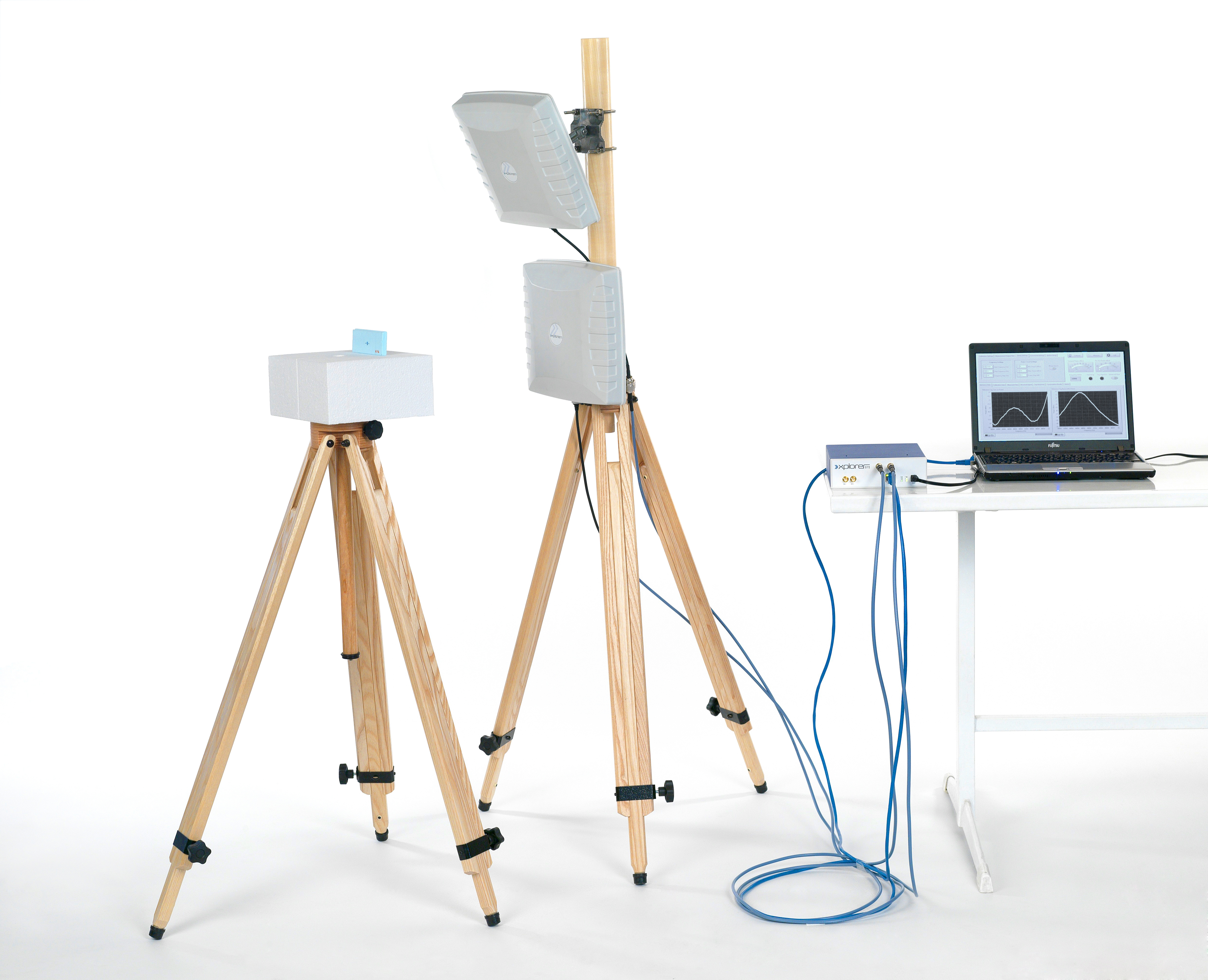

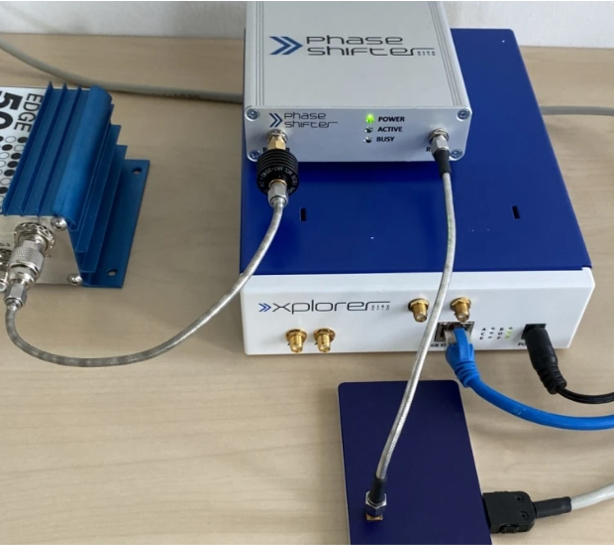

CISC RFID Xplorer は、コンパクトな筐体1台で
■タグとリーダライタ間の信号解析、設計検証、改善
■リーダライタの性能や適合性を評価
■疑似タグを使った最適パラメータの設定検証
などに対応する、多機能RFID試験・解析装置です。

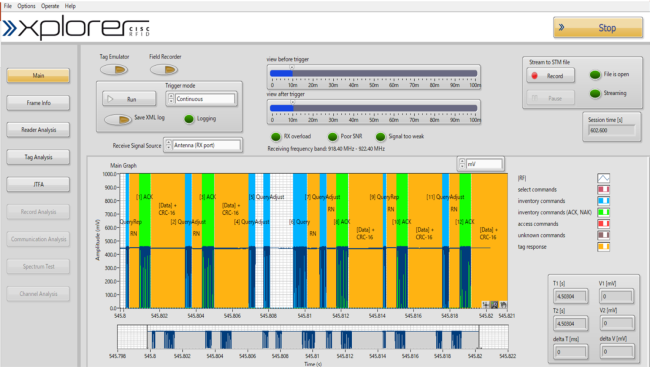

タグとリーダ・ライタとの信号解析機能 / SNIFFER
SNIFFER機能は、リーダライタからのコマンドと、タグからのレスポンスをリアルタイムに検出し、
コマンド名とレスポンス名を各信号波形の上に表示することで、リーダライタとタグとの交信
シーケンスを視覚的に捉え、解析することができます。 また、Select、Query、ACK、など
リーダライタからの信号でトリガーをかけ、画面の表示タイミングを変えたり、交信シーケンスを
レコーディングして、後から詳細な検討を行うこともできます。
■ 860 MHz ～ 960 MHzに対応
■ 60MHz帯域幅
■ 記録時間の制限なし
■ フリーランモード、シングルまたは連続トリガーモード
～解析例をもっと詳しく～

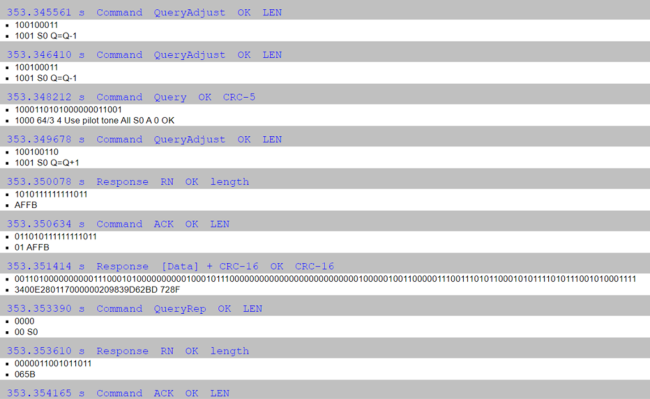

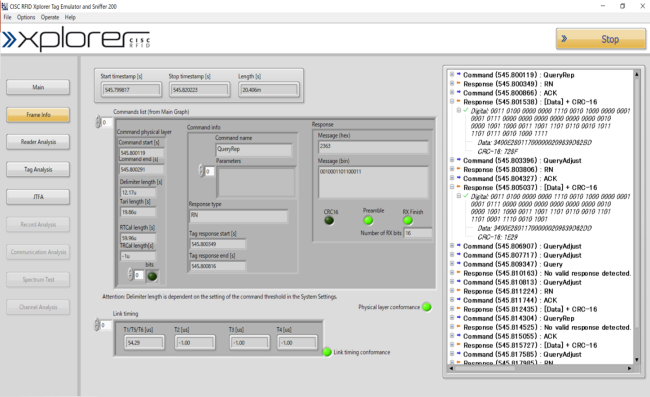

フレーム情報解析画面では、リーダライタからのコマンドと、タグからのレスポンスの内容をタイムスタンプと共にツリー構造で表示します。

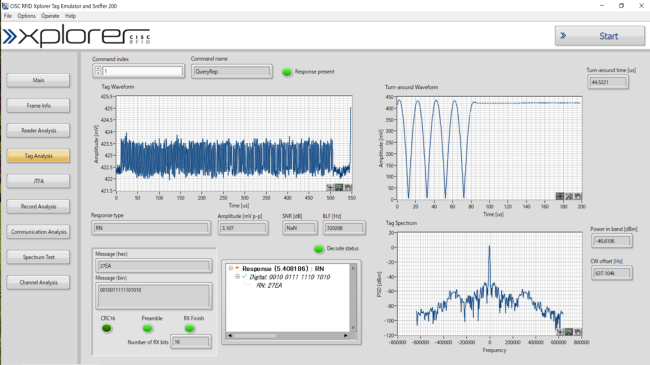

信号解析画面では、タグからのレスポンス信号波形やスペクトラムなどが表示され、信号に含まれるデータや、振幅（mV p-p）、SNR、BLFなどを確認できます。

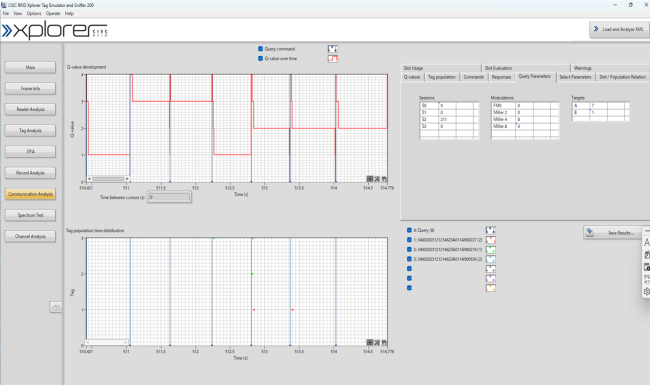

また、取り込まれたXMLファイルを基に、Q値の遷移やスロットの使用状況、ポピュレーションの変化なども確認できます。

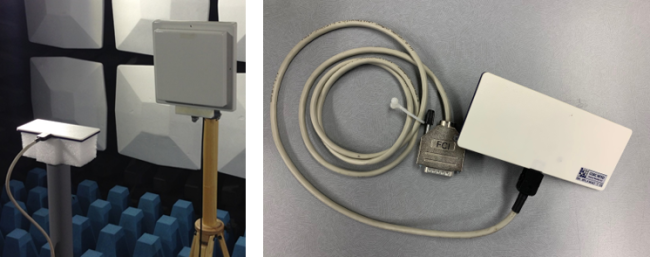

タグのエミュレーション機能 / TAG EMULATOR

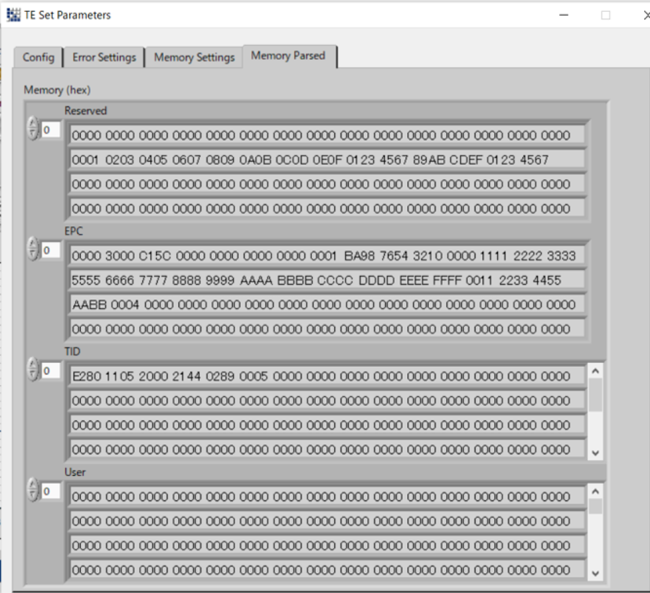

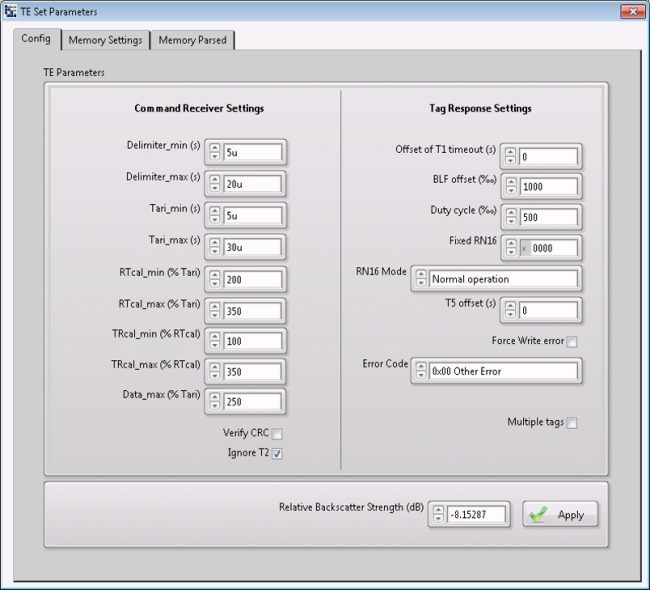

疑似タグの設定画面で、Tari、RTcal、Trcal、 Delimiterなどの最大値、最小値T1 timeoutやBLFのオフセット値、Duty cycle、RN16 Modeなどを設定し、選択したメモリバンクにデータを書き込んだ疑似タグを使い、リーダライタ開発やシステム構築における課題の検討を行うことができます。
また、疑似タグはリーダライタの性能評価にも使われます。
■ 30 dBのバックスキャッタ・ダイナミックレンジ
■ メモリ内容をユーザーが定義
■ T1およびT5オフセットなどのタイミング変更やT2無視などの設定
■ Tari、RTcal、TRcal、 Delimiterなどのリーダ・コマンドのレシーバー設定
■ BLFオフセット、固定RN16、応答エラーコードなどのタグ応答設定
■ タグまたはアンテナで受信したストリーミング信号の解析
■ タグのタイミング制御による様々なユースケースでのリーダの動作テスト

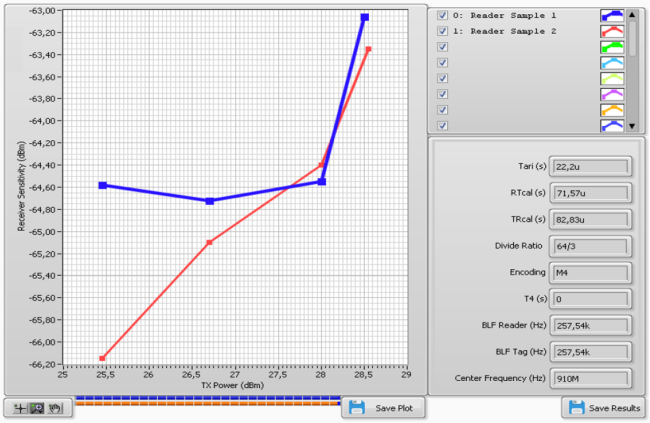

リーダライタの性能評価機能 / READER PERFORMANCE

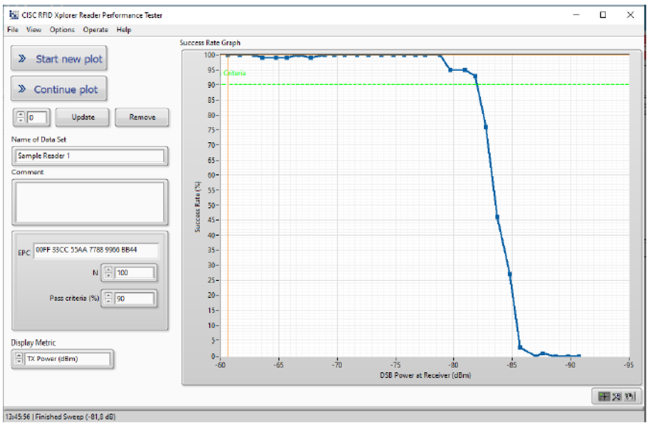

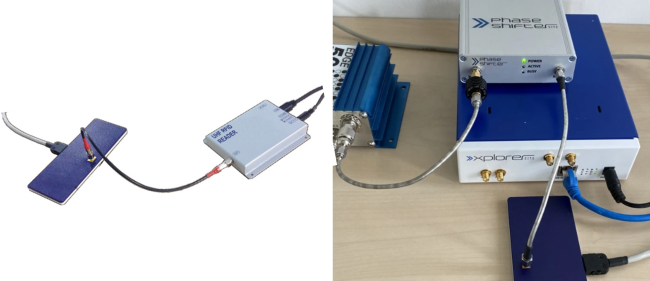

ISO/IEC 18046-2 に準拠した試験方法により、リーダライタからコマンドを送り、疑似タグからの後方散乱に対するリーダライタの受信成功率で、受信感度を測定します。
また、送信（TX）出力、BLFオフセット、タグ応答の位相、反射損失VSWR、負荷インピーダンス不整合などのパラメーターに対する受信感度の変化も測定できます。
リーダライタの適合性評価機能 / READER CONFORMANCE

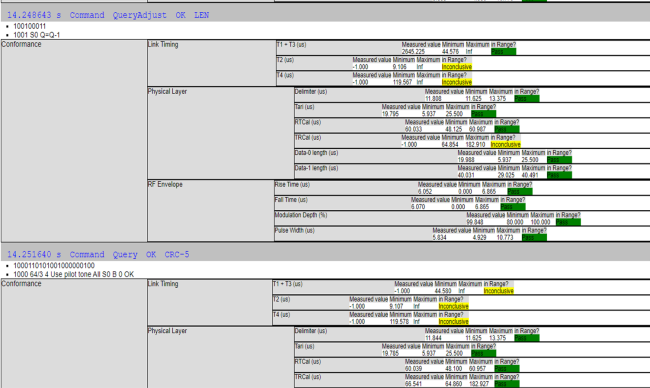

XMLファイルに記録したリーダライタからのコマンドとタグからのレスポンスを基に、リンクタイミングや、 Tari、RTcal、Trcal、 Delimiterなどの信号やRF信号の包絡線などの適合性を確認できます。
